Especificaciones Técnicas del Relé Electromecánico de Potencia

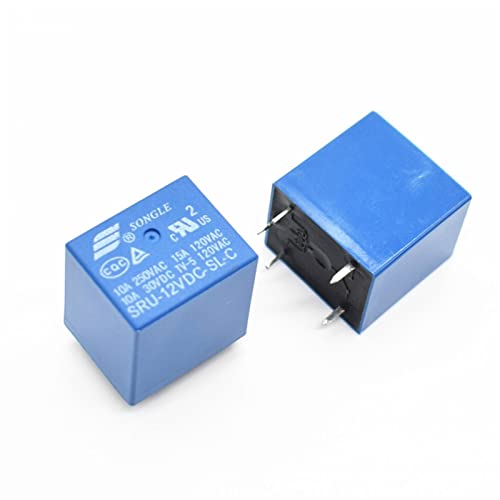

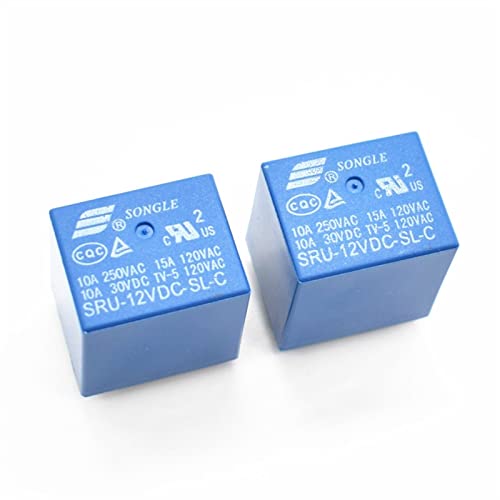

Para aquellos proyectos que demandan un componente directo, robusto y sin complicaciones de instalación, el relé SRU-12VDC-SL-C cumple con todos los estándares mecánicos y eléctricos necesarios. Este dispositivo cuenta con una bobina de activación que opera a 12VDC y un juego de contactos capaz de conmutar cargas de hasta 10A a 250VAC, lo que permite manejar motores pequeños, lámparas incandescentes, elementos calefactores y transformadores de potencia intermedia de manera totalmente segura.
Dimensiones y Distribución de Pines

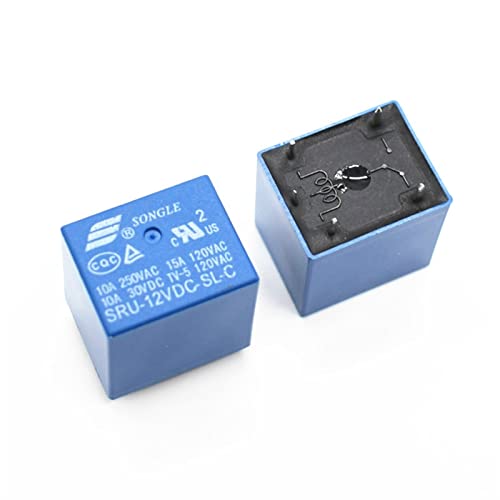

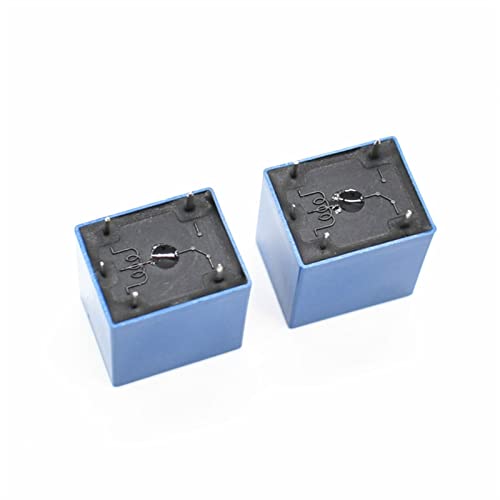

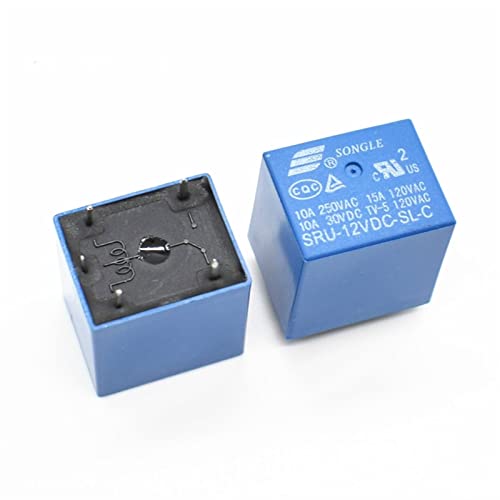

El formato compacto de este relé facilita su inserción en rejillas de desarrollo estándar y placas de circuito impreso personalizadas. Sus 5 pines ofrecen una configuración SPDT (Single Pole Double Throw), lo que significa que dispone de un contacto común, un contacto normalmente abierto y un contacto normalmente cerrado, permitiendo diseñar lógicas de conmutación invertidas o sistemas de enclavamiento eléctrico sin añadir componentes adicionales a la placa.
Datos Técnicos de Operación
| Elemento de Control | Especificación Operativa |
|---|---|
| Voltaje de Activación | 12V DC Estabilizado |
| Corriente Máxima de Salida | 10A a 250V AC / 10A a 30V DC |
| Material de los Contactos | Aleación de Plata para Alta Conductividad |
| Tipo de Montaje | Por Orificio Pasante (THT) en PCB |
La sustitución de relés defectuosos con este modelo estándar devuelve la sincronización exacta a sus sistemas automáticos, previniendo arcos eléctricos externos gracias a su carcasa protectora de plástico rígido que aísla por completo el mecanismo móvil del entorno exterior.
